原子尺度二氧化钛介电薄膜中发现铁电性
在下一代电子器件的发展中，原子尺度的铁电材料具有至关重要的应用前景。然而，传统上在纳米尺度稳定铁电性面临着巨大挑战，因为退极化场会随尺寸减小而显著增强。长期以来，钙钛矿铁电体虽然性能优异，但其与硅基半导体工艺的兼容性问题始终未能完美解决。直到二氧化铪基铁电体的发现，才为这一领域带来了转机。如今，科学家们在另一种更为常见且广泛应用的介电材料——二氧化钛中，发现了令人惊喜的铁电特性，为未来超大规模集成电子学开辟了全新的材料体系。
元股证券:ygzq.hk加利福尼亚大学伯克利分校Sayeef Salahuddin课题组通过在原子尺度降低材料维度，可以在通常被认为是简单介电质的二氧化钛薄膜中稳定出铁电相。研究发现，当二氧化钛薄膜厚度降至3纳米以下时，会发生从中心对称介电相到非中心对称铁电正交相的转变。尤为引人注目的是，这一铁电性在薄膜厚度低至1纳米（约两个单胞厚度）时依然稳定存在。通过原子层沉积技术在350℃以下的低温制备，该铁电薄膜可在硅衬底及非晶表面（如二氧化硅、非晶碳膜）上稳定生长，展现了极佳的材料兼容性和集成潜力。相关论文以“Ferroelectricity in atomic-scale titanium dioxide dielectric films”为题，发表在Science上。
研究团队首先通过同步辐射面内掠入射衍射对不同厚度的二氧化钛薄膜进行了系统表征。衍射结果表明，厚度大于3纳米的二氧化钛薄膜呈现典型的金红石介电相，而厚度低于3纳米的薄膜则出现了铁电正交相的特征衍射峰。通过对晶格纵横比的精确计算，研究发现在亚3纳米区域这一比值急剧增加至与理论预测的铁电相一致的数值。即使在1纳米厚度的薄膜中，铁电相的特征衍射峰依然清晰可辨。为了排除衬底晶格的影响，团队直接在非晶碳膜上制备了超薄二氧化钛薄膜并进行选区电子衍射分析，结果同样证实了铁电正交相的存在，表明这一维度驱动的铁电相变不依赖于衬底晶格，为超越硅基技术提供了可能。

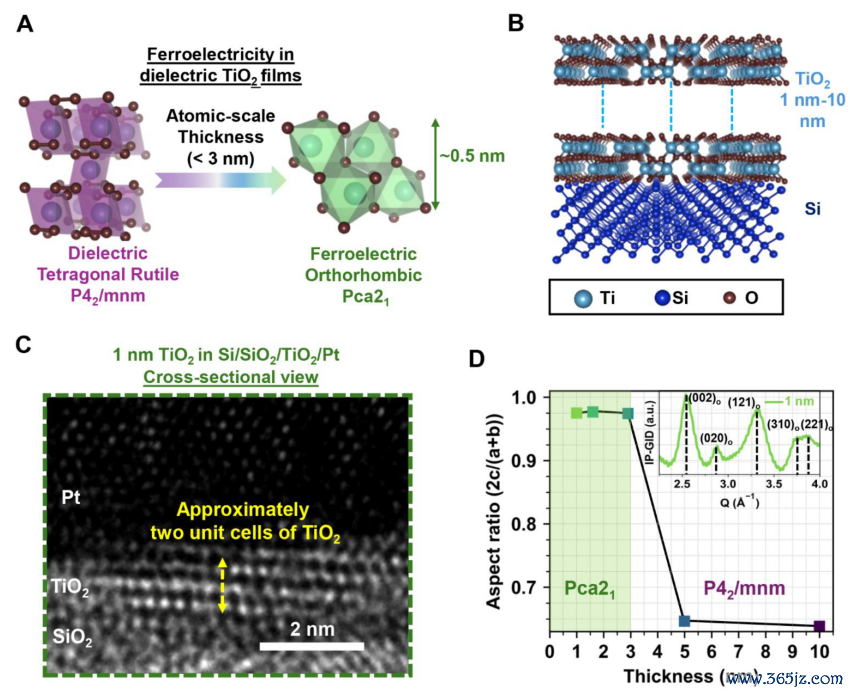

图1. 原子尺度二氧化钛薄膜中的铁电正交相。 （A）在原子尺度厚度下，通常在介电二氧化钛薄膜中稳定铁电正交相的示意图。（B）通过原子层沉积在硅衬底上生长的二氧化钛薄膜（1纳米至10纳米）示意图，用于面内掠入射衍射研究。（C）厚度约为1纳米的二氧化钛层横截面高分辨透射电子显微镜图像，可见约两个单胞厚度。（D）纵横比在亚3纳米薄膜中急剧增加至约0.9，与理论预测的铁电正交相结构相匹配，表明铁电相在亚3纳米薄膜中的稳定存在。插图为1的面内掠入射衍射图案，可自洽地指标化为正交相。
为进一步揭示铁电相的微观起源，研究人员利用X射线吸收谱和X射线线二色技术对薄膜的电子结构进行了深入分析。氧K边的吸收谱显示，厚度低于3纳米的薄膜呈现出显著的晶场劈裂变化，并出现二次劈裂特征，这是铁电正交相极性菱形畸变的典型指纹。钛L边和氧K边的线二色信号在超薄薄膜中显著增强，证实了轨道极化的加剧，与铁电极性畸变密切相关。与此同时，厚度依赖的二次谐波产生测量进一步证实了结构反演对称性的破缺——亚3纳米薄膜展现出强烈的二次谐波信号，而较厚薄膜的信号则几乎可忽略。这一系列实验证据系统地勾勒出维度驱动的介电-铁电相变图景。

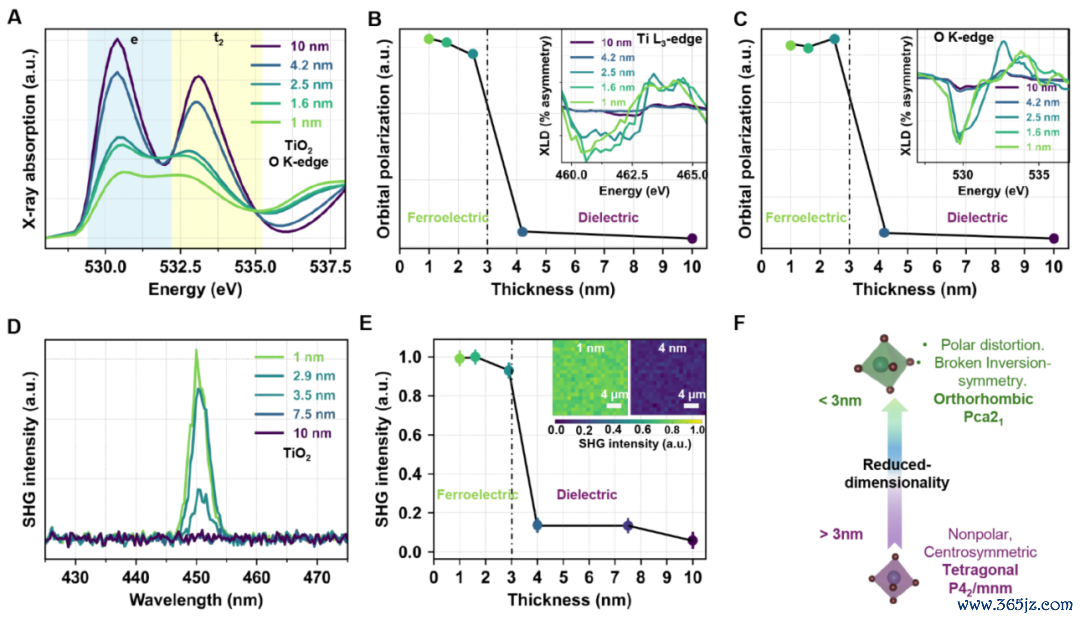

图2. 超薄增强的二氧化钛极性畸变。 （A）氧K边厚度依赖的X射线吸收谱，显示亚3纳米薄膜中极性和菱形畸变增强。（B和C）钛L边和氧K边的厚度依赖轨道极化，分别展示亚3纳米薄膜中极性畸变的增强。插图中展示了随厚度减小轨道极化的增加。（D）厚度依赖的二次谐波产生光谱和（E）平均二次谐波强度趋势，厚度小于3纳米的薄膜显示出强二次谐波信号，表明超薄增强的反演对称性破缺。插图显示了1纳米和4纳米厚二氧化钛薄膜的二维二次谐波强度分布图。（F）维度驱动的中心对称结构极性畸变示意图，展示了二氧化钛从介电相到铁电相的演化。
股票配资证券入口铁电材料的核心特征在于其极化状态可被外电场可逆翻转。研究团队通过多种电学测试手段对这一关键性能进行了验证。压电力显微镜测量显示，1纳米和1.6纳米厚的二氧化钛薄膜在施加极化电压后可形成清晰的180度相位对比，且这一对比在12小时后依然稳定保持，表现出良好的极化保持特性。相比之下，5纳米和10纳米的厚薄膜在极化后无明显相位对比。压电力显微镜开关谱测量进一步揭示了典型的相位迟滞回线和蝶形振幅曲线，确认了面外极化翻转行为。为了探测面内极化翻转，研究人员制备了叉指电极器件结构。极化-电压测量结果显示，亚3纳米薄膜呈现出典型的铁电迟滞回线，而较厚薄膜则表现为线性介电行为。即使在10万次循环后，这一铁电迟滞回线依然稳定。正-上-负-下脉冲测量进一步证实了1纳米薄膜中的电压驱动极化翻转。这些结果共同确立了超薄二氧化钛薄膜中电场可翻转的自发极化特性。

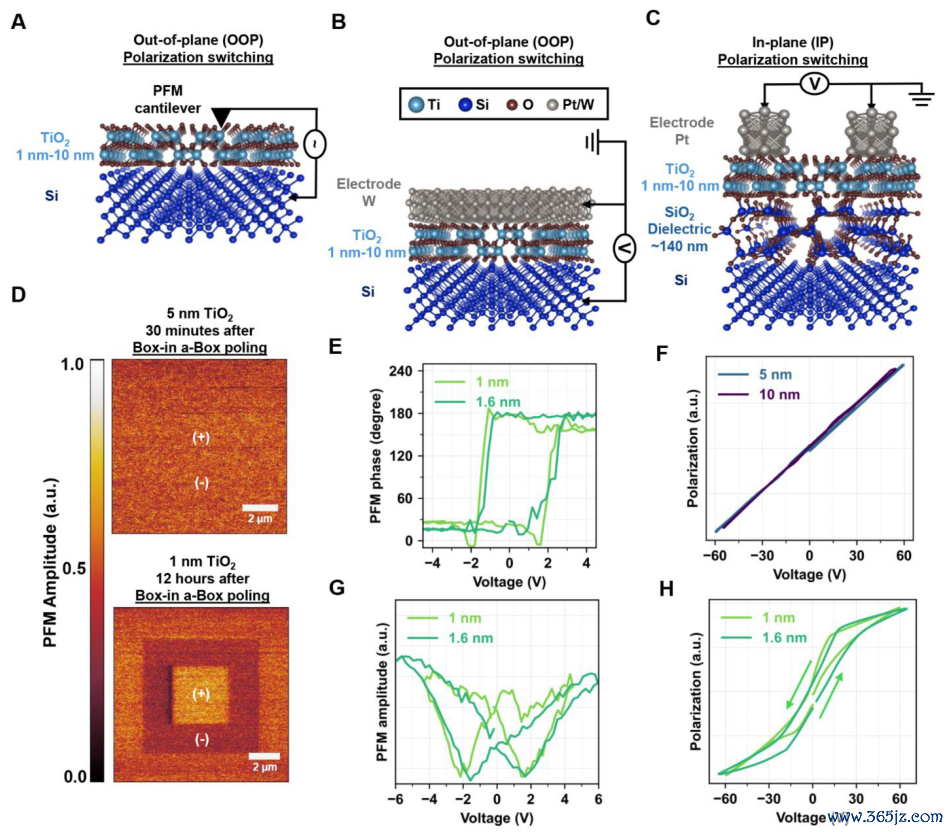

图3. 超薄二氧化钛中的极化翻转。 （A至C）分别展示了使用压电力显微镜成像（面外）、压电力显微镜迟滞谱（面外）和叉指电极极化-电压测量（面内）进行二氧化钛极化翻转测量的示意图。（D）底部为1纳米二氧化钛薄膜在盒中盒电压极化12小时后的压电力显微镜振幅对比图像，展示了稳定的双极性剩余极化状态。顶部为10纳米二氧化钛薄膜在极化30分钟后的图像，无振幅对比，符合介电薄膜的预期行为。（E和G）1纳米和1.6纳米薄膜的压电力显微镜开关谱显示铁电样迟滞和蝶形振幅曲线。（F和H）叉指电极极化-电压测量显示较厚二氧化钛薄膜的介电线性行为和超薄二氧化钛薄膜的铁电样逆时针迟滞回线，确认了超薄二氧化钛薄膜中的面内极化翻转。
本研究的发现不仅揭示了二氧化钛这一常见介电材料在原子尺度下隐藏的铁电性，更重要的是证明了维度降低可以作为打破结构反演对称性的普适途径。这一机制有望拓展至更广泛的一类CMOS兼容萤石结构介电氧化物中，为探索极性相变和原子尺度铁电调控提供了新的材料平台。从技术应用角度而言，原子层沉积生长的铁电二氧化钛薄膜与现有半导体工艺完全兼容，其倾斜的极化特性使得面内极化开关成为可能，为三维集成电子器件带来了新的功能。该铁电性在非晶二氧化硅和非晶碳膜上的稳定性进一步表明，它在硅基技术之外也具有广阔的应用前景，有望成为超越二氧化铪基铁电体的新一代原子尺度铁电材料体系。
